Tutustu laippojen maailmaan

Teollisuusalalla laipat ovat tärkeä osa putkien ja laitteiden liittämistä, ja laippojen maailmassa GB, JB, HG kolme standardia ovat suuntaviivoja, joita ei voi sivuuttaa. Samanaikaisesti erityyppiset laipat, kuten litteät hitsatut laipat, kaulahitsatut laipat, hylsyhitsatut laipat, kaulahitsatut laipat ja laippasuojukset, tarjoavat runsaan valikoiman suunnitteluun. Sinton perehtyy näihin standardeihin ja tyyppeihin sekä niitä vastaaviin koodinimiin paljastaakseen sinulle Flangesin värikkään maailman.

Katsotaanpa ensin kolmea päästandardia GB, JB ja HG. GB on kansallinen standardi, JB on ministeriön konestandardi, HG on kemianteollisuuden ministeriön standardi. Nämä kolme standardia palvelevat eri aloja varmistaen, että laippoja käytetään laajasti kaikilla elämänaloilla. GB-standardi on laajalti tunnustettu suunnitteluprojekteissa kansallisen viranomaisen kanssa, JB-standardi keskittyy enemmän koneenrakennukseen ja HG-standardilla on tärkeä rooli kemianteollisuudessa. Näiden standardien ymmärtäminen auttaa insinöörejä tekemään tietoisia valintoja erityistarpeiden perusteella.

Seuraavaksi keskitytään laipan tyyppiin. Litteä hitsattu laippa, kaulahitsattu laippa, hylsyhitsattu laippa, kaulahitsattu laippa ja laippasuojus, jokaisella tyypillä on omat ainutlaatuiset ominaisuudet ja käyttöskenaariot.

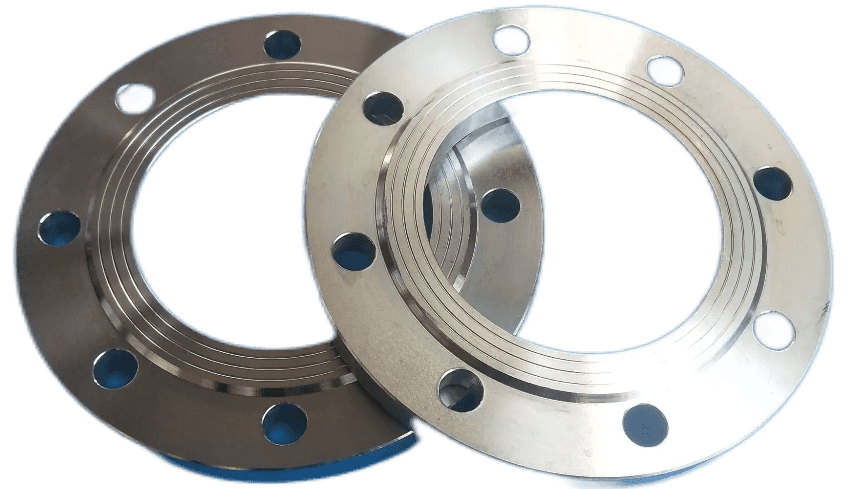

Litteä hitsattu laippa: litteä hitsattu laippa tunnetaan myös limihitsatuksi laipana, litteän hitsatun laipan ja putken liitos on työnnetään putki laipan sisäreikään sopivaan asentoon ja sitten hitsataan, sen etu on että hitsauskokoonpano on helpompi kohdistaa ja hinta on halpa, joten sitä käytetään laajasti. Sisäisen painelaskelman mukaan litteän hitsatun laipan lujuus on noin kaksi kolmasosaa suhteellisesta hitsauslaipasta ja väsymisikä on noin kolmasosa päittäishitsatusta laipasta. Siksi litteä hitsattu laippa sopii vain putkijärjestelmään, jossa painetaso on suhteellisen alhainen ja paineen vaihtelu, tärinä ja isku eivät ole vakavia. (Edut: sopii yleiseen suunnitteluun, helppo asennus, alhaiset kustannukset);

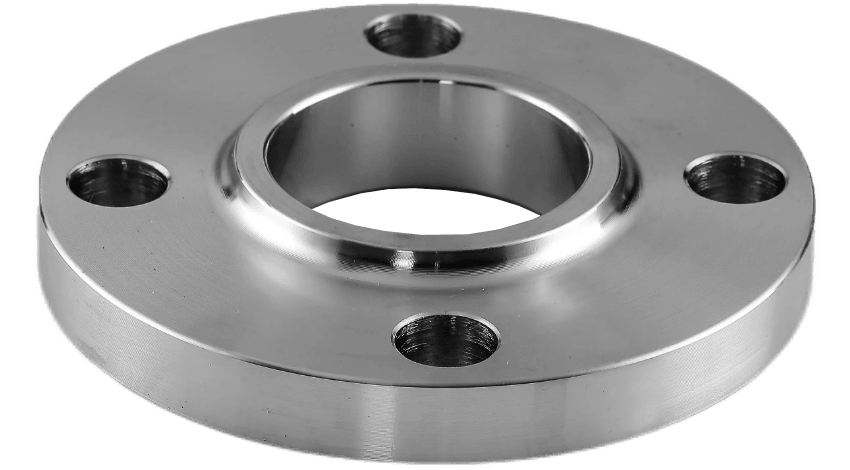

Kaulan litteä hitsattu laippa: Tasainen kaulahitsattu laippa on sama kuin levyhitsattu laippa, ja teräsputki, putkiliittimet jne. työnnetään laippaan file-hitsin ja laitteen tai putkiliitoslaipan kautta. Litteä hitsattu kaulalaippa on myös litteä hitsattu laippa, koska se on lyhyt kaula, mikä parantaa laipan lujuutta ja parantaa laipan kantovoimaa. Joten sitä voidaan käyttää korkeamman paineen putkistolaitteiden valmistajille. (Edut: hyvä jäykkyys ja tiivistys, käytetään usein korkeassa lämpötilassa ja korkeapaineisessa ympäristössä);

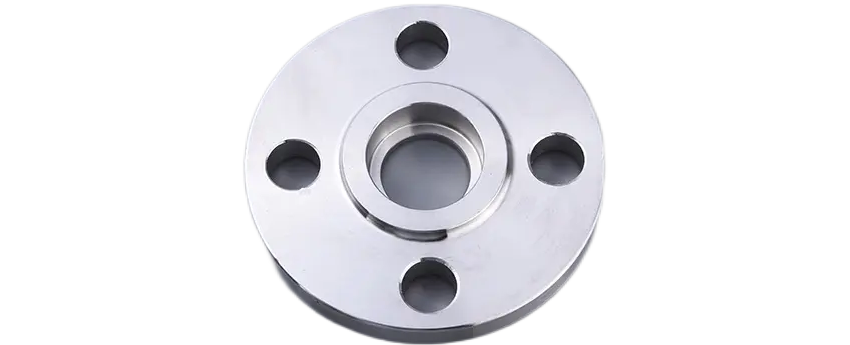

Muhvihitsauslaippa: Muhvihitsauslaippa on laippa, jonka toinen pää ja toinen pää on hitsattu pulteilla. Sitä käytetään yleisesti putkissa, joiden PN≤10.0Mpa ja DN≤40. (Edut: helppo asentaa, sopii matalapainejärjestelmään, on yksi yleisimmistä laippatyypeistä);

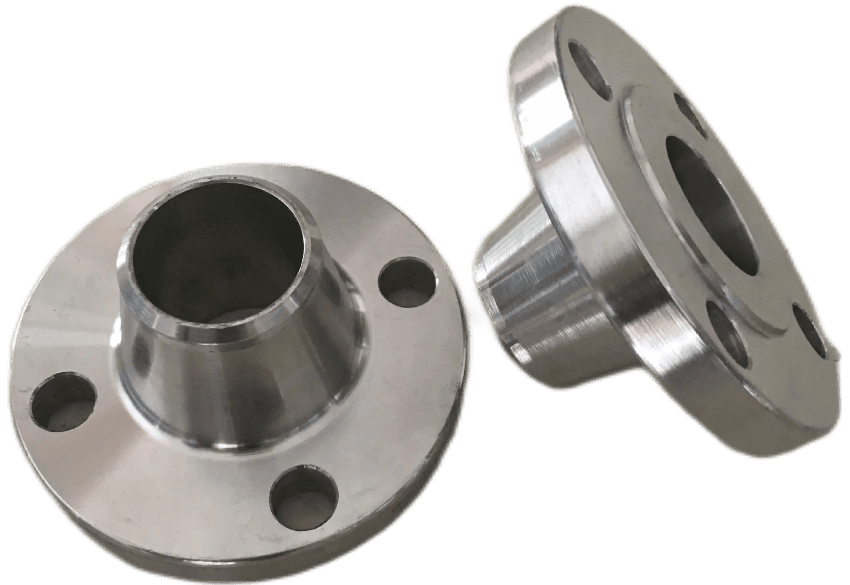

Kaulan päittäishitsattu laippa: kaula päittäishitsattu laippa tunnetaan myös korkeakaula-laipana, se eroaa muista laipoista siinä, että laipasta ja putken hitsauksesta laippaan on pitkä ja kalteva korkea kaula, tämän osan seinämän paksuus. korkea kaula siirtyy vähitellen seinämän paksuuteen korkeussuunnassa, mikä parantaa jännityksen epäjatkuvuutta ja lisää siten laipan lujuutta. Kaulan päihitsauslaippaa käytetään pääasiassa ankarissa työolosuhteissa, kuten putken lämpölaajenemisessa tai muissa kuormiuksissa, jotta laippa altistuu suuremmalle jännitykselle tai jännitysmuutoksille toistuvasti; Paine, lämpötila vaihtelee suuresti putkisto ja korkea lämpötila, korkea paine ja pakkasen matala lämpötila putki. (Edut: sopii korkeaan lämpötilaan ja korkeaan paineeseen, hyvä korroosionkestävyys);

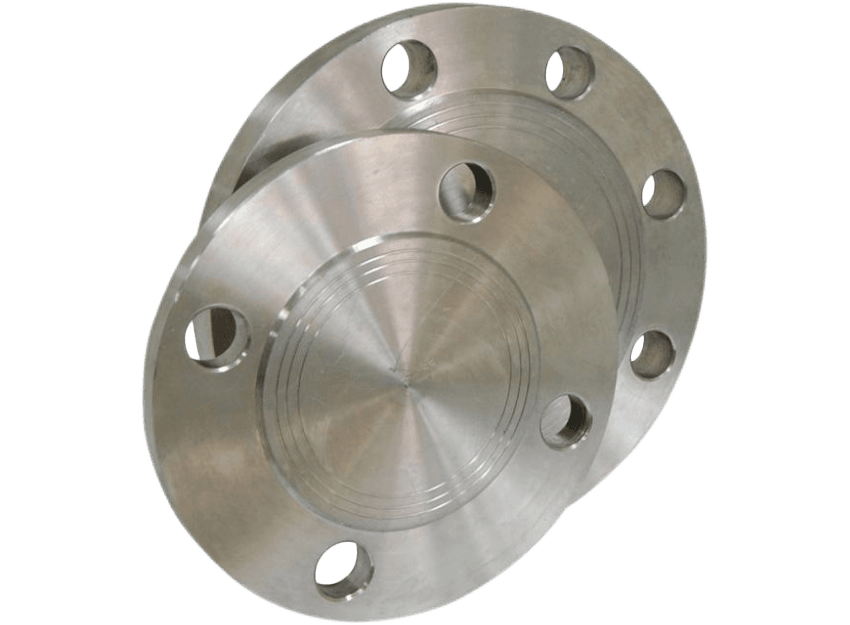

Laippakansi: Laippakantta kutsutaan myös sokeaksi laipaksi, sokeaksi levyksi. Se on laippa, jonka keskellä ei ole reikää putkitulpan tiivistämiseksi. Toiminto on sama kuin hitsatulla päällä ja lankakorkilla, mutta umpilaippa ja korkki voidaan poistaa milloin tahansa, mutta hitsattu pää ei. Käytännön sovellus lämmitysteollisuudessa lämmitysputken tai lämmönvaihtolaitteiden hitsaukseen lämmönvaihtoputken hitsaukseen on enemmän käytetty. (Etu: Käytetään laippaliitoksen sulkemiseen, putkilinjan ja laitteiden suojaamiseen ulkoiselta ympäristöltä).

Jokaisella laippatyypillä on vastaava koodinimi, joka on insinöörien yleinen kieli. Näiden koodien tuntemus mahdollistaa nopeamman ja tarkemman oikean laipan valinnan. Esimerkiksi GB-standardin mukaisella laippakoodilla, JB-standardin mukaisella laippakoodilla ja HG-standardin laippakoodilla on kaikilla omat ominaisuutensa, jotka heijastavat niiden hyvää suorituskykyä omilla aloillaan.

Laippojen maailmassa GB, JB, HG kolme standardia tarjoavat vankan pohjan suunnittelulle, ja erityyppiset laipat tarjoavat insinööreille laajan valikoiman vaihtoehtoja. Näiden standardien ja tyyppien syvällinen ymmärtäminen insinöörit voivat olla joustavampia vastaamaan suunnittelun haasteisiin ja varmistamaan putkistojen ja laitteiden turvallisen ja luotettavan toiminnan. Laipat yhdistävät kaikki teollisuusmaailman osat ja niistä tulee välttämätön osa projektia.
