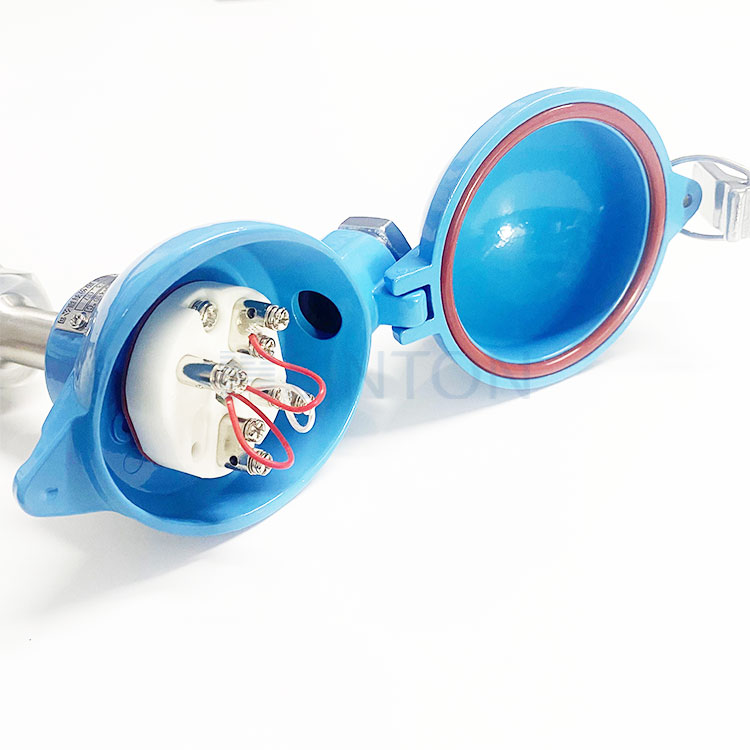

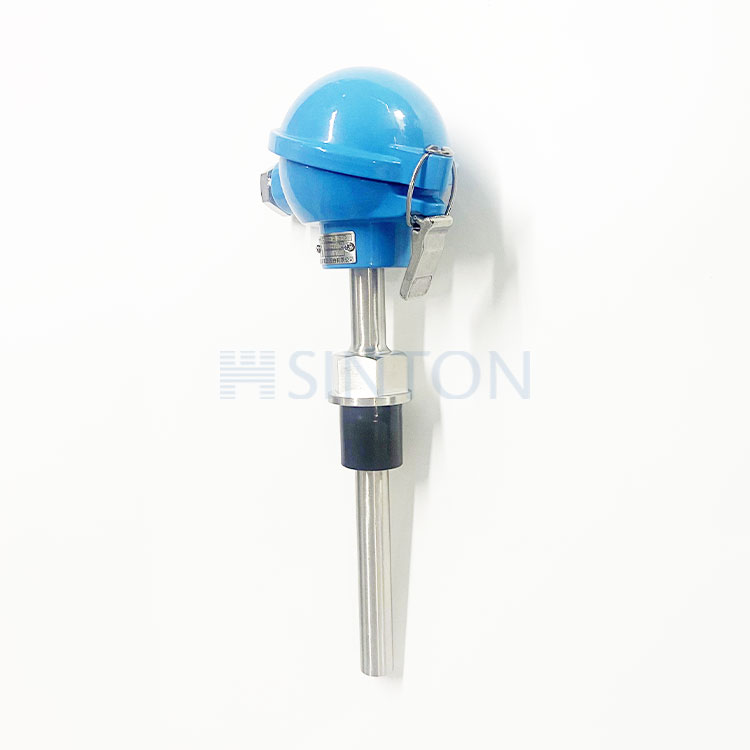

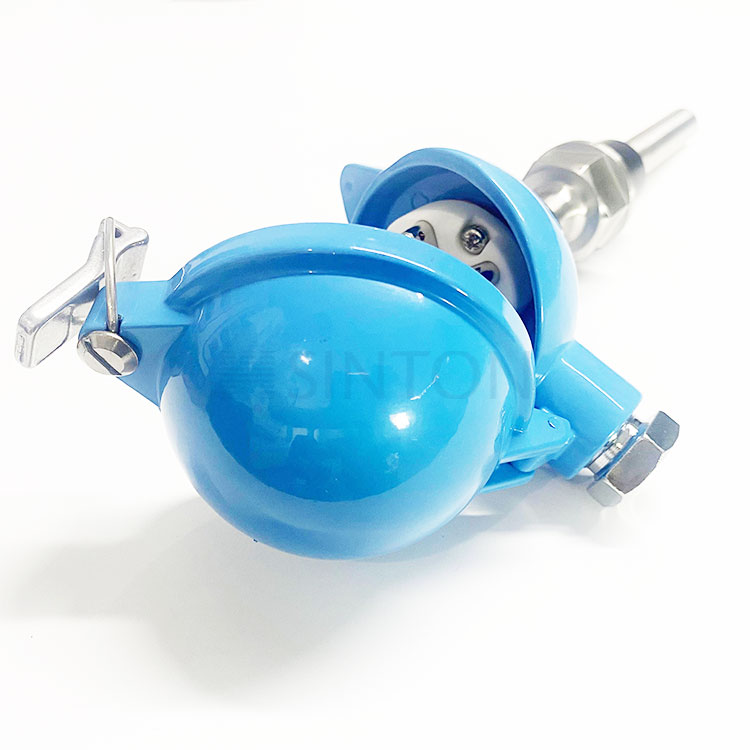

Pt100 laakerin lämpötila-anturi

pt100 laakerin lämpötila-anturi käyttää platinavastuslämpötila-anturia anturielementtinä. PT100 on yleisesti käytetty lämpötila-anturi, jonka resistanssi muuttuu lämpötilan mukaan ja jolla on hyvät lineaariset ominaisuudet ja vakaus. Sen työprosessi on seuraava.
Perusperiaate: PT100-anturi käyttää platinametallin vastusta muuttaakseen lämpötilaa lämpötilan mittaamiseksi. Platinan vastus kasvaa lämpötilan myötä. Tämä muutos on epälineaarinen ja kansainvälisten standardien mukainen.
Lämpötila-vastussuhde: PT100-anturin toiminta perustuu sen lämpötilan ja vastuksen väliseen suhteeseen. Ohmin lain mukaan, kun virta kulkee PT100-anturin läpi, vastusarvo muuttuu lämpötilan muutoksen myötä.
Mittauspiiri: PT100-anturi liitetään yleensä mittauspiiriin. Mittauspiiri syöttää vakiovirtaa PT100-anturin läpi. Mittauspiiri havaitsee anturin resistanssin muutoksen mittaamalla jännitettä.
Resistanssi-lämpötilamuunnos: Mittauspiiri muuntaa PT100-anturin resistanssiarvon vastaavaksi lämpötila-arvoksi. Hakutaulukkoa, lineaarista interpolaatiota tai matemaattista kaavaa käytetään yleensä resistanssin muuntamiseen lämpötilaksi.
Lähtösignaali: Muunnettua lämpötila-arvoa käytetään anturin lähtösignaalina, yleensä analogisena jännitesignaalina tai digitaalisena signaalina ohjausjärjestelmän tai näytön käyttöön.
