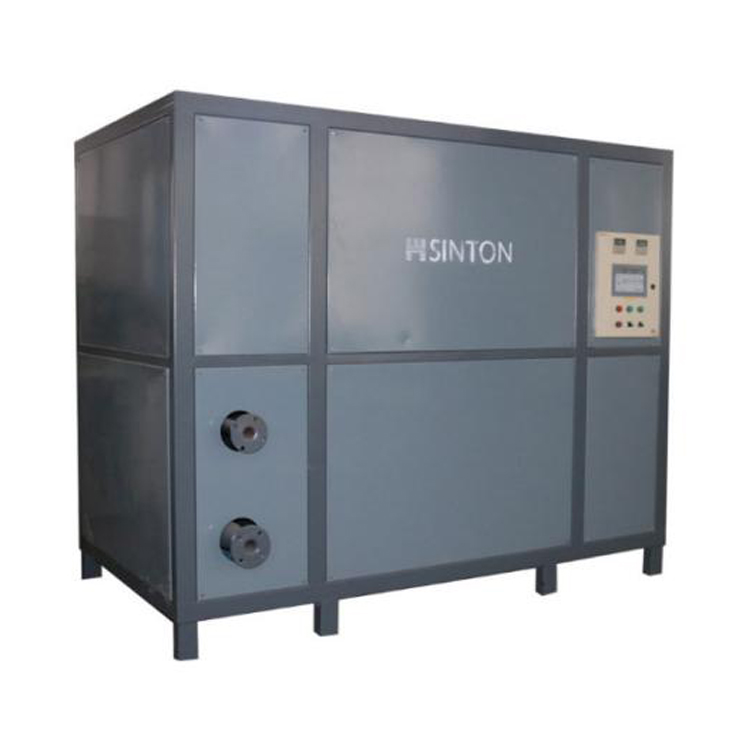

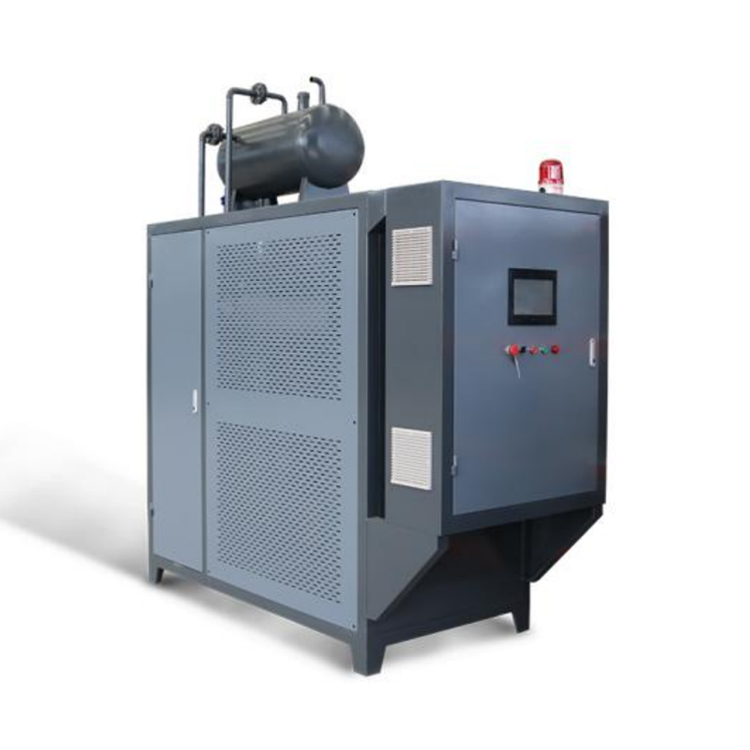

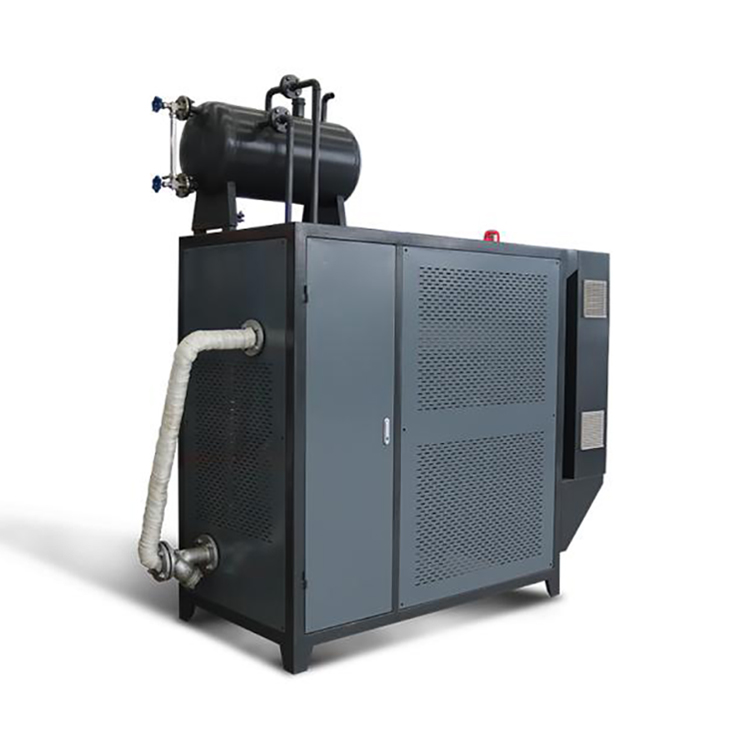

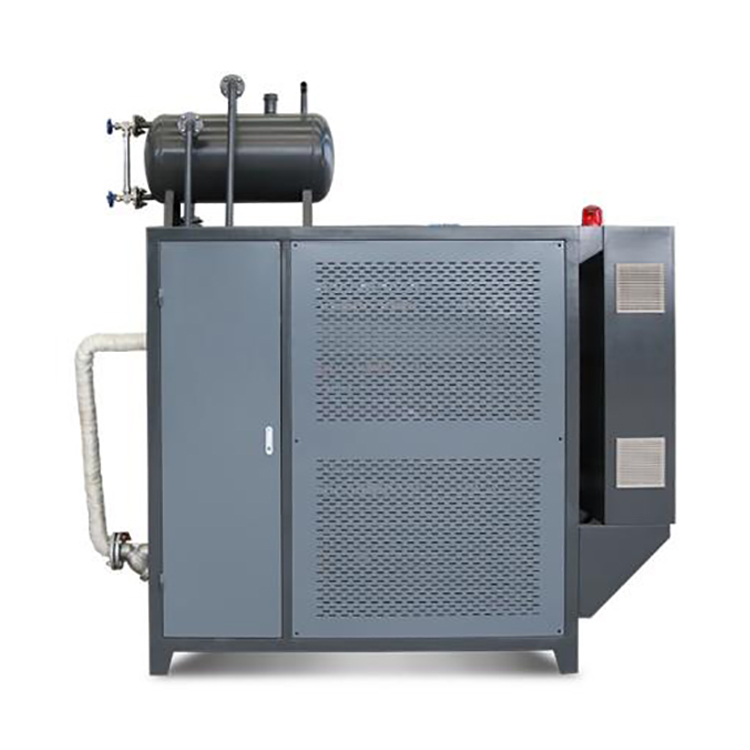

Sähkömagneettinen lämpöä johtava öljylämmitin

Toimintaperiaate

Sähkömagneettisen induktiolämmityksen periaate on, että induktiolämmitysvirtalähteen tuottama vaihtovirta synnyttää vaihtomagneettikentän anturin (eli kelan) läpi ja siihen sijoitetaan magneettista johtava esine katkaisemaan vaihtomagneettinen kenttäviiva. muodostaen siten vaihtovirran (eli pyörrevirran) kohteen sisällä. Pyörrevirta saa kohteen sisällä olevat atomit liikkumaan epäsäännöllisesti suurella nopeudella, ja atomit törmäävät ja hankaavat toisiaan vasten tuottaen lämpöenergiaa, mikä lämmittää esineitä. Toisin sanoen muuttamalla sähköenergiaa magneettienergiaksi lämmitetty teräsrunko indusoi magneettista energiaa ja tuottaa lämpöä.

Sähkömagneettisen lämmityksen edut:

1. Se voidaan lämmittää nopeasti. Sähkömagneettiset aallot voivat tuottaa indusoitua virtaa esineeseen, jolloin lämpöä syntyy suoraan kohteen sisällä. Energiaa käytetään paljon ja lämmitysnopeus on nopea;

2. Lämpötilaa voidaan säätää tarkasti. Sähkömagneettinen lämmitys voi ohjata tarkasti lämmitystehoa. Perinteisiin lämmitysmenetelmiin verrattuna lämpötilan säätö on joustavampaa;

3. Korkea turvallisuus, koska sähkömagneettinen lämmitys tuottaa indusoitua virtaa eikä vaadi liekkejä tai avotulta, joten avotulen räjähdysvaaraa ei ole;

4. Se voi vähentää energiankulutusta. Sähkömagneettinen lämmitys tuottaa lämpöä vain lämmitettäville esineille. Perinteisissä lämmitysmenetelmissä ei ole lämpöhäviötä, joten se on energiaa säästävämpi.

5.Turvallinen ja luotettava: öljyn ja sähkön erotus, ei koksin kerääntymistä eikä vuotoa parantavat huomattavasti käyttöturvallisuutta.Matalajännitepehmeä käynnistys vähentää virtapiikin haittoja ja välttää jännitevaihteluista johtuvia laitevaurioita.Taajuusmuunnosteho lähtöosa voi automaattisesti säätää virran kokoa jännitevaihteluiden mukaan varmistaakseen jatkuvan tehon, eikä se vaurioidu jännitteen ja virran nousun aiheuttaman riittämättömän sähkönsiirron vuoksi. Lämpö kerääntyy lämmityskappaleen sisään ja lämmittimen pintalämpötila nousee. sähkömagneettinen kela on hieman korkeampi kuin sisälämpötila, jota voidaan turvallisesti koskettaa ja jossa on hyvä eristys ilman korkean lämpötilan suojaa.

6. Korkea tehokkuus ja energiansäästö: korkeataajuinen sähkömagneettinen induktiolämmitys, sähkömagneettisen induktion kautta vaikuttaa suoraan vesisäiliöön, jolloin vesisäiliö itse lämpenee, mikä vähentää johtamisprosessia väliaineen läpi, vähemmän lämpöhäviötä, korkea lämpötehokkuus, välitön lämmitys, ei tarvetta lämmönvarastointikapasiteetille, hetkellinen lämpöhyötysuhde voi olla jopa 98% tai enemmän, samoissa olosuhteissa se on 20% energiansäästöä kuin maakaasu, mikä säästää huomattavasti tuotantokustannuksia.

7. Tarkka lämpötilan säätö: itse kela ei tuota lämpöä, lämpövastus on pieni, lämpöinertia on alhainen, tynnyrin sisä- ja ulkoseinien lämpötila on tasainen, lämpötilan säätö on reaaliaikainen ja tarkka, öljyn lämpötilan säätökyky on parantunut merkittävästi ja tuotantotehokkuus on korkea.

8. Paranna ympäristöä: sähkömagneettiset lämmityslaitteet ottavat käyttöön sisäisen lämmitysmenetelmän, lämpö kerääntyy lämmitysrungon sisään, eikä ulkoinen lämpö haihdu. Käytä puhdasta energiaa ja poista haitallisten aineiden, kuten hiilidioksidin, päästöt. Luo ympäristöystävällinen, turvallinen ja mukava tuotantoympäristö etulinjan tuotantohenkilöstölle.

9.Käyttöikä: teollisuusluokan sähkömagneettinen, korkeita lämpötiloja kestävä lanka, käytetty yli 15 vuotta.

10. Hiljainen ääni: Lämpövirtalähteen taajuus on 20 000 HZ, mikä ylittää ihmiskehon normaalin kuuntelutaajuuden, mikä ei ainoastaan ​​paranna lämpötehokkuutta, vaan on myös hiljainen ja ympäristöystävällinen.

11. Huolto: Sähkömagneettinen induktiolämmitys. Työskentelyssä lämmityksen ydinkomponentti on kiinteä magneettikenttä. Kun vesi kulkee läpi, se magnetoituu ja veden rakenne magnetoituu. Järjestelmä on huoltovapaa.

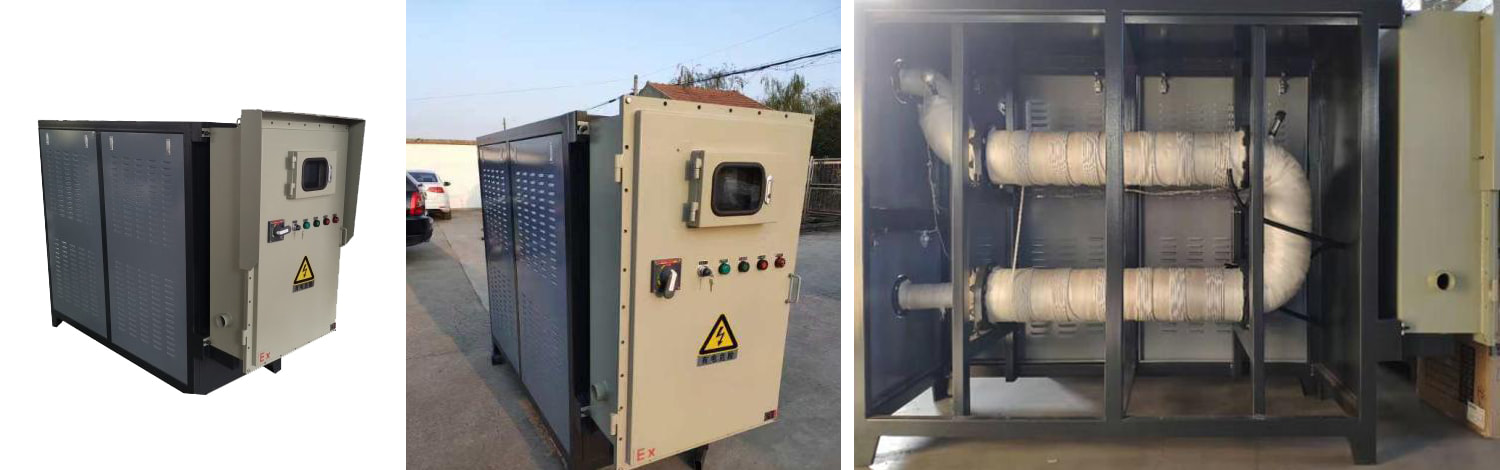

Räjähdyssuojattu sähkömagneettisen lämmittimen suorituskyky

1. Päärakenne on valmistettu teräksestä, jolla on vahva kantavuus；

2.Lämpö siirtyy sisäänpäin korkealla lämpötehokkuudella；

3. Tulo- ja ulostulon öljyn lämpötilamittarin näyttö, helppo seurata ；

4. Lämmitystehoa kytketään vapaasti tasaisen lämpötilan ylläpitämiseksi；

5. Ympäristön lämpötila on 100 ℃, vapaasti säädettävissä ；

6. Liikennetietojen yhteenveto, älykäs hallinta；

7. Painenäyttötoiminto on valmis, jota on helppo seurata；

8. Ohjauslaatikko on sinetöity ja turvallinen, tulenkestävä ja räjähdyssuojattu；

9. Automaattinen hälytys lämpötilan havaitsemiseen, hyvä turvallisuus.

Sähkömagneettisen lämmityksen haitat:

1. Hinta on korkeampi. Perinteisiin lämmitysmenetelmiin verrattuna sähkömagneettiset lämmityslaitteet ovat kalliimpia;

2. Lämmitettävillä materiaaleilla on rajoituksia. Sähkömagneettinen lämmitys on tarkoitettu vain johtaville materiaaleille, eikä eristemateriaaleja voida lämmittää suoraan;

3. Vastuslämmitykseen verrattuna rakenne on monimutkaisempi ja vaatii enemmän ammattitaitoa.

Vastuslämmityksen edut:

1. Yksinkertainen rakenne, alhaiset kustannukset ja suuri suosio.

2. Laajalti käytetty. Vastuslämmitystä käytetään laajalti teollisessa tuotannossa, kodin hygieniassa ja tieteellisessä tutkimuksessa;

3. Helppo hallita. Tarkka lämmityksen ohjaus saadaan aikaan säätämällä virtaa ja jännitettä, mikä on helppokäyttöinen;

4. Korkea lämmityslämpötila. Resistiivinen lämmitys voi tuottaa erittäin korkeita lämpötiloja ja sitä voidaan käyttää erilaisissa ympäristöissä;

5. Lämmitysvaikutus on vakaa. Vastuslämmitys voi pitää lämpötilan vakaana lämmitysprosessin aikana ja se on paremmin perinteisten lämmitysmenetelmien mukainen.

Vastuslämmityksen haitat:

1. Korkea energiankulutus. Resistiivinen lämmitys tuottaa tyypillisesti enemmän lämpöhäviöitä ja on siksi energiaintensiivisempi;

2. Lämmitysnopeus on hidas. Resistiivinen lämmitys kestää suhteellisen kauan saavuttaakseen halutun lämpötilan;

3. Turvallisuusvaarat. Koska vastuslämmitys vaatii sähkölämmityksen, piirin vuoto tai sähkövika voi aiheuttaa turvallisuusriskejä;

4. Materiaalirajoitusten kohtaaminen. Jotkut materiaalit, kuten keramiikka, lasi jne., ovat vaikeasti johtavia vastuskuumennusta johtamattomien ominaisuuksiensa vuoksi.

Elementtejä sähkömagneettisten lämmittimien valitsemiseksi ovat:

1. Energiatehokkuus ja lämmitysnopeus: Sovelluksissa, joissa tavoitellaan korkeaa energiatehokkuutta ja nopeaa lämmitystä, sähkömagneettisilla lämmittimillä voi olla enemmän etuja.

2. Lämpötilan säätövaatimukset: Tilanteissa, joissa tarvitaan tarkempaa lämpötilan säätöä, sähkömagneettisen lämmityksen lämpötilansäätöjoustavuus voi olla sopivampi.

3. Turvallisuusnäkökohdat: Ominaisuus, jossa ei ole avotulta ja räjähdysvaaraa, on tärkeä tekijä joissakin ympäristöissä, joissa turvallisuusvaatimukset ovat korkeammat.

4. Käyttöalueet ja materiaalirajoitukset: Sähkömagneettisen lämmityksen soveltuvuuden arvioiminen lämmitettävän kohteen materiaalin mukaan, esim. onko se johtava.

5. Kustannustekijät: Vaikka sähkömagneettisen kiukaan hinta on korkeampi, energiatehokkuus ja pitkän aikavälin kustannukset kokonaisvaltaisesti tarkasteltuna se voi silti olla houkutteleva.

6. Lämmitysvaikutuksen stabiilisuus: Sovelluksissa, joissa lämpötilan stabiiliutta koskevat korkeammat vaatimukset lämmitysprosessin aikana, on tarpeen punnita eri lämmittimien suorituskyky.

7. Teollisuuden erityistarpeet: Esimerkiksi joillakin teollisuuden aloilla on erityisiä vaatimuksia korkean lämpötilan lämmönsiirtoöljylle, ja se voi pyrkiä valitsemaan sähkömagneettisia lämmittimiä.

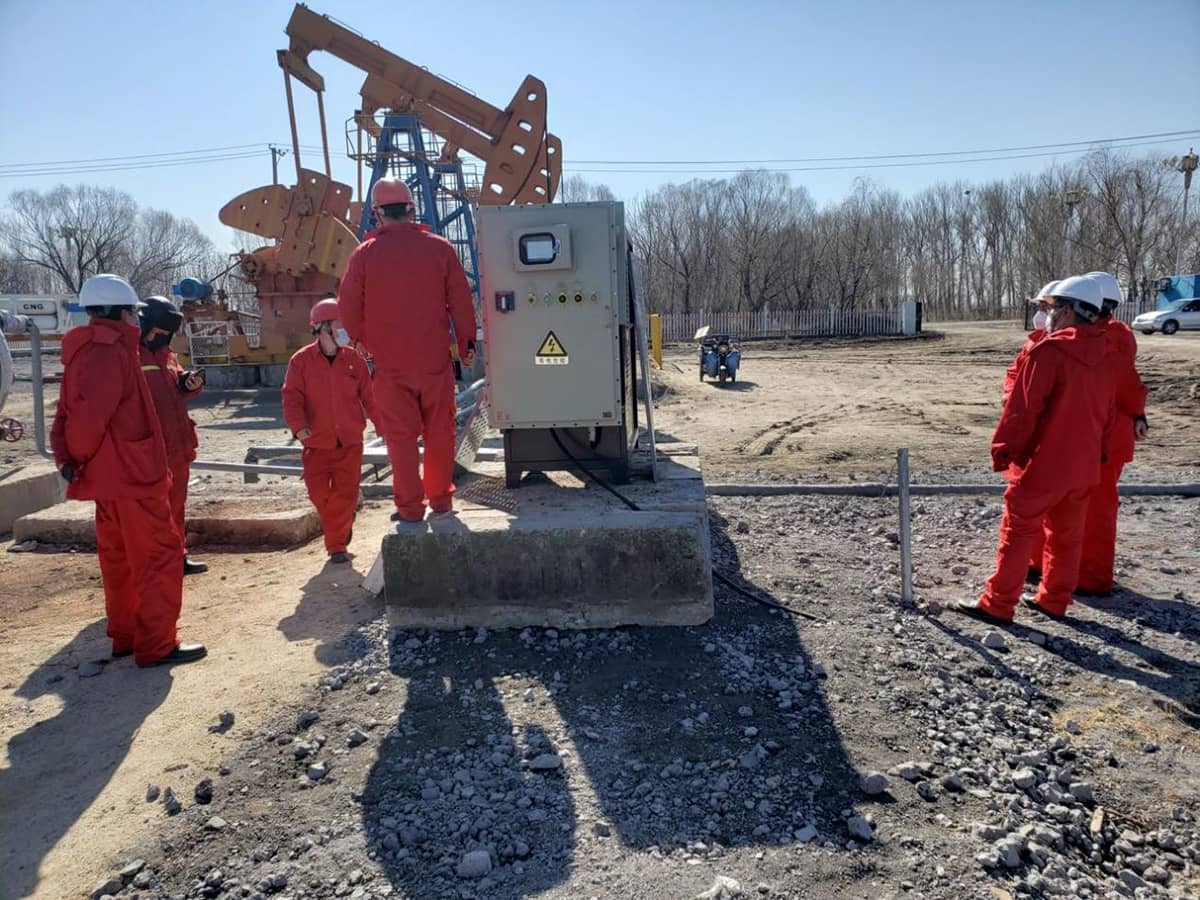

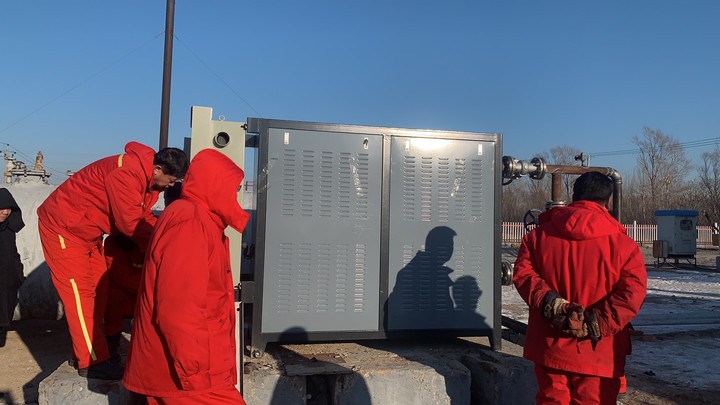

Öljykenttäsovellusten tapausanalyysi

Maakaasun polttoa ja lämmitystä käytetään yleisesti raakaöljyyn Kiinan öljykentillä. Tämän menetelmän lämmitysprosessin aikana laitteisto on suurikokoinen ja palamisprosessissa syntyy haitallisia aineita, kuten typpidioksidia. Siellä on toissijaista saastumista, maakaasu on syttyvää ja räjähdysherkkää, ja turvallisuustuotannon onnettomuuksia voi tapahtua. Lämmitysprosessi on monimutkainen, ja lämmön toissijainen johtuminen on suoritettava vesipitoisen väliaineen läpi ja lämpöhäviö on suuri. Öljykentän laajalla alueella on tiukat vesilähteet ja pohjoisen kylmillä alueilla vesi jäätyy helposti, mikä rajoittaa maakaasun käyttöä lämmitysmenetelmänä. Maakaasulämmitys vaatii manuaalista huoltoa, mikä lisää työvoimakustannuksia. Sähkömagneettisen lämmitysmenetelmän laitteet ovat kooltaan pieniä, lämmitysprosessin aikana ei synny haitallisia aineita, kuten typpidioksidia, ei ole toissijaista saastumista, ei vaarallisia aineita, kuten syttyviä ja räjähtäviä, ja turvallisuus on luotettava. ei ole helppo sattua turvallisuustuotannon onnettomuuksiin.Lämmitysprosessi on suora, eikä sekundaarista lämmönjohtamista veden välityksellä tarvita. Käytössä on raakaöljyn suora lämmitys sähkömagneettisilla laitteilla, eikä lämmönsiirtohäviötä tapahdu. Sähkömagneettinen lämmitysmuoto ei vaadi manuaalista huoltoa, mikä säästää työvoimakustannuksia. Siksi sähkömagneettinen lämmitysmuoto soveltuu paremmin raakaöljyn lämmittämiseen. Kiinan öljykentillä.

Liaohen öljykentältä uutetun raskaan öljyn ja korkean lauhdeöljyn osalta kunkin koneen öljyn talteenottokapasiteetti on 30 t/vrk, öljyn poistoaukon lämpötila on 10 ℃ ja öljyn ulostulolämpötila noin 40 ℃ lämmityksen jälkeen. Lämpötilaero on laskettu 30 ℃:n mukaan ja suunnittelupaine on 2,5 MPa. Talvella alin lämpötila on -35 ℃ ja keskilämpötila ympäri vuoden 8-9 ℃. Liaohen öljykentän todellisen tilanteen huomioon ottaen , suosittelemme sähkömagneettisen lämmitystilan käytön edistämistä.

Ympäristöön sopeutumiskyky

1. Lämpötila: -20 ℃ ~ 60 ℃；

2. Kosteus: ≤95 %

3. Toimintataajuus on välillä 14-28kHz ja 15-22kHz on suositeltavaa.

Suorituskyvyn peruskatsaus

1. Jännite- ja tehoominaisuudet: 300V-450 vakioteho ；

2.Lämpötehokkuus≥90%；

3.IGBT ylikuumenemissuojauslämpötila: 95±5 ℃, IGBT ylivirtasuojatoiminto, vaihehäviön suojaustoiminto；

4.Työtaajuus: 14-28kHz；

5.Käytetään täyden sillan sarjan resonanssipiiritopologiaa, jota ohjaa korkean suorituskyvyn IGBT-ohjainsiru ja tehokas resonanssikäyttötila；

6. Siinä on pehmeä käynnistyslämmitys/pysäytystila, joka on turvallinen ja luotettava ja jolla on pitkä käyttöikä toistuvassa käynnistyksessä.；

7. Lämmityspatterin oikosulkusuojatoiminnolla；

8. Siinä on lämpötilan tunnistusportti, jonka tarkkuus on 10 numeroa, ja tunnistuslämpötila-alue on 0-150 ℃; se voidaan asettaa pehmeälle kytkimelle käynnistyksen ja pysäytyksen ohjaamiseksi.；

9. Useiden kelojen päällekkäin teholla yli 999 kW, se toimii häiritsemättä toisiaan.；

10. Voidaan liittää koneeseen toimimaan; useat liikkeet toimivat yhdessä häiritsemättä toisiaan；

11. Ainutlaatuisen tekniikan avulla piiri on tarkasti ohjattu toimimaan tehokkaasti heikon induktanssin alueella, ja liike voi toimia yli 500 asteen kulmassa tasaisen tehon ylläpitämiseksi.；

12. Keskimääräinen häiriötön aika on yli 10 000 tuntia；

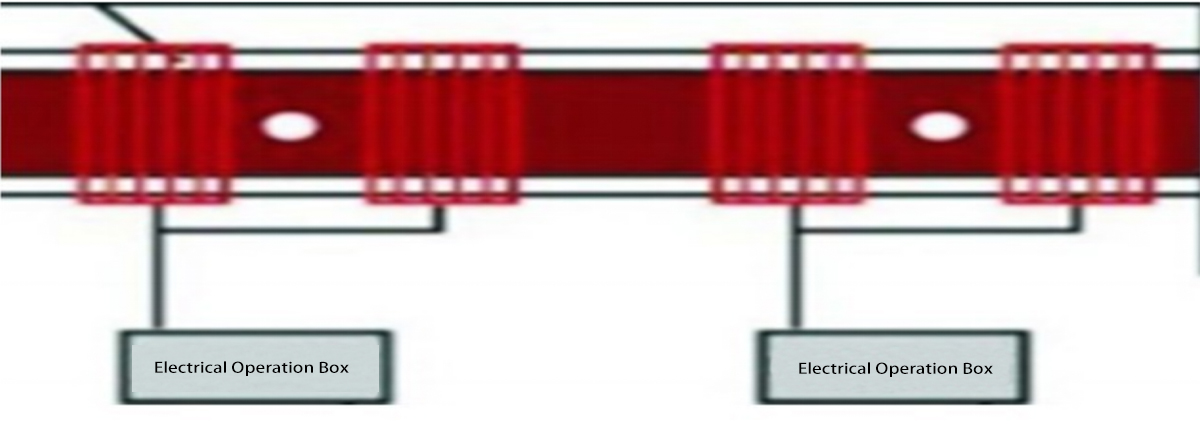

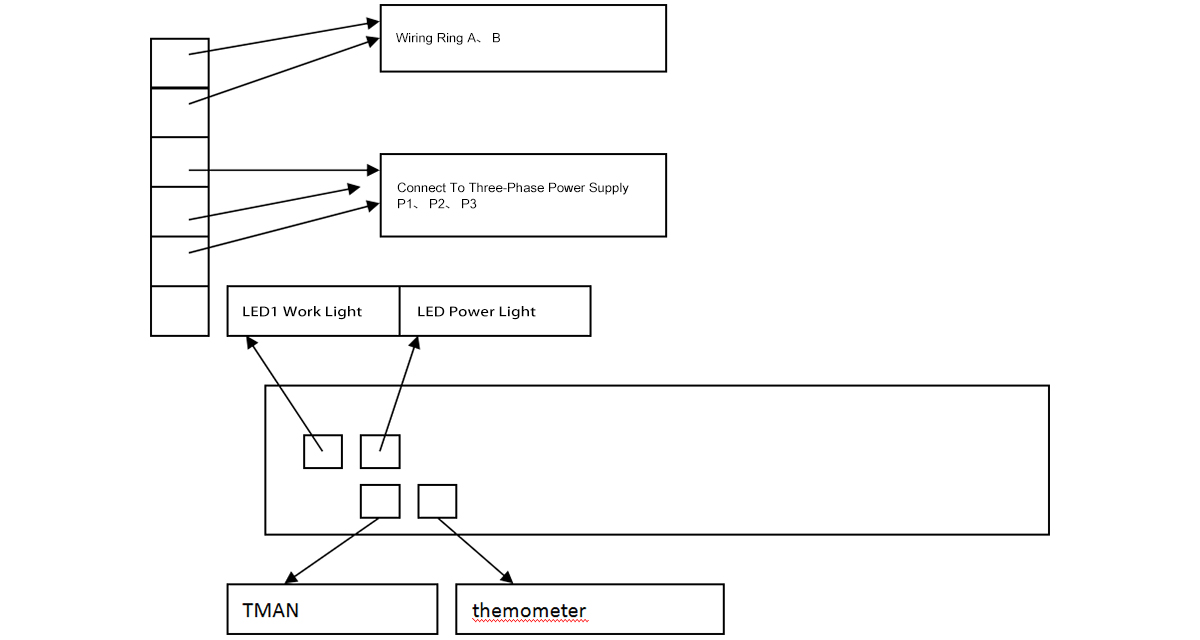

Järjestelmän johdotuksen kuvaus ja kaavio

Sovellus

1. Hiili-sähköteollisuutta on käytetty laajalti, kuten puuvillan kuivaus, jujube kuivaus, maissin kuivaus, viljan kuivaus jne.

2. Muovi- ja kumiteollisuus, kuten kalvonpuhalluskoneet, langanvetokoneet, ruiskuvalukoneet, rakeistimet, kumiekstruuderit, vulkanointikoneet, kaapelinvalmistusekstruuderit jne. muovia varten.

3. Lääke- ja kemianteollisuus, kuten: erityiset infuusiopussit lääkkeitä varten, muovilaitteiden tuotantolinjat, nestemäiset lämmitysputket kemianteollisuudessa jne.

4. Energia- ja elintarviketeollisuus, kuten raakaöljyputkien lämmitys; elintarvikekoneet, kuten superrahtikoneet ja muut sähkölämmitystä vaativat laitteet.

5. Tehokas kaupallinen induktiolieden liike.

6. Rakennusmateriaaliteollisuus, kuten: kaasuputkien tuotantolinja, muoviputkien tuotantolinja, PE-muovi kova litteä verkko, geotekninen verkkoyksikkö, automaattinen onttomuovauskone, PE-kennopaneelien tuotantolinja, yksi- ja kaksiseinämäinen aaltopahviputkien suulakepuristustuotantolinja, komposiitti ilmatyynykalvoyksikkö, PVC kova putki, ydinkerroksen vaahtoputkien tuotantolinja, PP-puristettujen läpinäkyvien levyjen tuotantolinja, suulakepuristettu polystyreenivaahtoputki, PE-venytyskalvoyksikkö.

7. Kuivaus ja lämmitys painolaitteissa.

Sähkömagneettisen lämmittimen hoito

Sähkömagneettisten lämmittimien käyttöiän osalta kaikki ovat vähitellen kiinnittäneet huomiota niihin. Sähkömagneettisten lämmönsäätimien käyttöikä vaihtelee yleensä kolmesta viiteen vuoteen, mutta sen käyttöikä riippuu suuresti useista tekijöistä.

1. Onko tuote asennettu oikein. Jokaisen sähkömagneettisen lämmittimen ja sähkömagneettisen lämmitysrenkaan tarvittavan lämmöneristyspuuvillan paksuus, käämin paksuus ja pituus, induktanssiarvo ja syöttövirran arvo ovat kaikki erilaisia, ja niiden on oltava valmistajan asennusohjeiden mukaisesti tehtaalla vakiona.Ja kunkin sähkömagneettisen lämmityksen ohjauskortin välinen kelaryhmien välinen etäisyys on yli 10 cm on myös erittäin tärkeä, koska liian lähelle pääseminen vaikuttaa toisiinsa.Vain sähkömagneettisen lämmittimen on asennettu normaalille parametrialueelle, voidaan taata pitkän aikavälin vakaa toiminta.

2. Työpajan ympäristö sisältää pölyä, pölyä ja kosteutta. Yleisesti ottaen mitä enemmän pölyä on, sitä epäsuotuisampi se on sähkömagneettisen lämmityksen ohjauksen emolevylle. Jos pölyä on suhteellisen paljon, sähkömagneettisen lämmittimen tuulettimen on puhdistettava säännöllisesti. Ilmajäähdytteinen sähkömagneettinen lämmitin pääasiassa haihduttaa lämpöä, ja sisäilmanvaihto on parempi välttää tuulettimen juuttumista ja emolevy ei voi haihduttaa lämpöä, jolloin komponentit ylikuumenevat ja palavat.

3. Rakkauden aste tuotetta kohtaan. Käyttäjien, joilla on suhteellisen paljon pölyä ja pölyä työpajassa, tulee säännöllisesti harjata sähkömagneettisen lämmittimen tuuletin harjalla ja pöly sähkömagneettisessa lämmityskelassa. Kelaa varten ei tarvita raskaita esineitä pitämään sitä alhaalla tai leikkaamaan sitä. Älä roiskuta vettä usein käämin tai sähkömagneettisen induktiolämmittimen päälle. Puhumattakaan sähkömagneettisen lämmittimen altistamisesta ulkoilmaympäristöön, koska jos ulkoilmaympäristö kohtaa sateisen päivän, se kastuu varmasti ja aiheuttaa vaurioita, jos se kytketään päälle ilman kuivumista. Tai ulkoilmaympäristössä aamulla on enemmän sadetta ja kastetta, jolloin piirilevy on märkä. Kytkeminen päälle ilman kuivausta aiheuttaa myös sisäisen piirin oikosulun.

Asennusohjeet

1. Suurvirran tulo- ja lähtöliitäntäjohdot on kiinnitettävä tiukasti hyvän kosketuksen varmistamiseksi ja liitosten kuumenemisen estämiseksi.

2. Rungon on oltava hyvin maadoitettu staattisen sähkön ja salamaniskujen estämiseksi；

3. Kytkeäksesi ulkoiseen ohjausliitäntään, kiinnitä huomiota napaisuuteen, ja liitäntäjohtoa ei saa kiertää suurvirtajohdon kanssa häiriöiden välttämiseksi.；

Perustyöparametrit

Käyttöjännitealue: 320VAC – 420VAC

Taajuusalue: 4kHz ~ 40kHz (normaali täyden tehon käyttötaajuus on 13 kHz - 22kHz)

Kelan induktanssin määritys:

Kelan induktanssi voidaan käämittää alla olevan taulukon parametrien mukaisesti. Induktanssiero on liian suuri tai halkaisija ei ole sopiva, mikä saa lämmittimen toimimaan epänormaalisti. Käyttötarkoituksesta riippuen parametrit ovat hieman erilaiset. Lisäksi useiden koneiden toimiessa yhdessä, eri koneiden kelat erotetaan toisistaan yli 20 cm keskinäisten häiriöiden välttämiseksi.

Kelojen käämitys

Kelan käämitystapa on hieman erilainen käyttötilanteen ja tehoeron mukaan. Useimmissa tapauksissa käämitystapa on esitetty alla olevassa kuvassa: Ennen käämitystä kääri noin 25 mm paksu lämpöeristyspuuvilla ja jätä 10-20 cm välit kullekin osalle. Kääri sitten seuraava osa. Termostaatin lämpötila-anturi voidaan kiinnittää intervallialueelle.
